英国MAG01HDI地磁经纬仪
更新时间：2022-05-26 16:16:08 字号：T|T

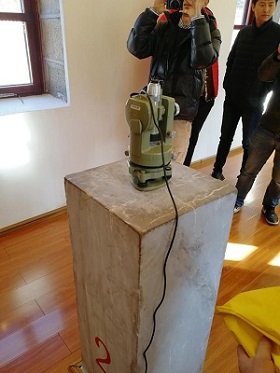

云南地震局丽江台站的DI仪设备：
 |
 |
 |
仪器简介：

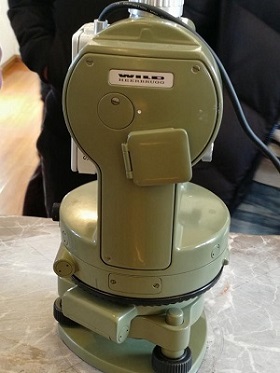

该系统由一套型号MAG-01H单轴磁通门向量磁力计，一个型号为Mag A磁通门探头，和一套无磁型的Wild T1经纬仪组成。如果需要，也可以提供一套无磁三脚架。Wild T1毫米级经纬仪分辨率为6秒（可以估读到3秒）。Wild T1经纬仪就耐用性，******度和操作的便捷性而言，优于蔡司的经纬仪。
每一套准备使用的Wild T1经纬仪都被小心地改造为无铁磁性材料，并且尽可能恢复到它的***初状态。改造后，每一个经纬仪都被严格地执行磁卫生检查，可以******为无磁性。******安装程序包括在每一个组装步骤检查经纬仪的磁清洁度。光学和磁场瞄准误差（国内通常称为转向误差）设定小于20秒。
如果用户有要求，而且愿意支付额外费用，Mag-01H倾角/偏角仪可以根据HARTLAND地磁台的参考系做观测检验。
倾角和偏角测量操作方法
该系统能够实现快速******而且方便的常规地磁场偏角和倾角测量。主要应用于在固定台站做地磁场观测，以及罗盘和校罗经和罗盘校准。对于偏角和倾角测量，该设备用于零模式测量方法以获得******的角灵敏度，此时探头方向垂直于地磁场方向。极好的线性度******可以实施总场强度和垂直或水平分量测量。在探头被设定在合适的零位置后，可以持续观测倾角或偏角的角度变化。在按照四位测量方式执行偏角和倾角的测量时，测量分辨率受限于当时地磁场的状况，操作人员的水平和可能使用的三脚架的机械稳定性。
Mag-01H单轴磁通门磁力计
Mag-01H是一种电池驱动的设备，提供探头测量和处理探头输出需要的电源，并显示在一个41/2数字显示屏。每秒钟可更新两次。还提供模拟输出端口。
Mag-01H可以选配声音输出指示器。该装置确保操作者在寻找零位置时无需监视数字显示屏。
该设备集成了场偏移功能，提供以10nT为步长******偏移±90nT的测量方法。这可以卸掉较大磁场，从而能观测到较小的磁场变化。一个灵敏度转换开关用于选择1nT或0.1nT的分辨率。
内装的非磁电池可******20小时的持续使用。也可以通过电源适配器或汽车点烟器充电。电池电压将在开机时显示几秒，并且当充电结束后有一个声音提示。磁场探头和电缆集成有屏蔽层，以防止频率干扰。
技术参数：
参数请详见：
http://www.eusci.com/cpshow.asp?ID=635&Channel=&menus=
Mag-01H 电子单元技术指标
测量范围
0.1nT 到 2mT
带宽 - x1 灵敏度
DC 到 10 Hz (-3 dB)，20 mT p-p 时。每倍频程转降 -12dB
校准******度
0.1%
******分辨率
0.1nT
零磁场偏移
±1nT，20˚C 下
偏移漂移
0.01nT/˚C
刻度温度系数
<10ppm/˚C
液晶显示屏
4½ 位自动范围调节
x1 灵敏度
x10 灵敏度
1nT 分辨率下，显示 0 到 20mT；10nT 分辨率下，显示20 到 200mT。
0.1nT 分辨率下，显示 0 到 2mT；1nT 分辨率下，显示2 到 20mT。
前面板
on/off 开关
探头输入
充电指示灯
偏移控制钮
灵敏度控制钮
开启内部电池
6 极防水 Fischer 接头
连接外部电源时，LED 点亮
允许以 ±10mT 的步长，从探头处的磁场中减去 ±90mT。
将磁力计的灵敏度提高 10 倍，
后面板
电池充电器插孔
模拟输出
2.1mm 插孔，6-18VDC 0.** ******值，极性反接保护，连续或断续使用。******充电需 5 到 6 小时。
5V 满刻度，通过 2 x 4 mm 后面板绝缘插槽提供
x1 灵敏度
x10 灵敏度
输出阻抗
100μT/V，±500μT ******值，1nT 分辨率
10μT/V，±50μT ******值，0.1nT 分辨率
1kohm
机壳
高强度耐冲击 ABS
工作温度
-10˚C 到 +50˚C
相对湿度
80% 非冷凝
环境
IP65 级密封
尺寸
155 x 170 x 68mm
重量
950g
主要特点：

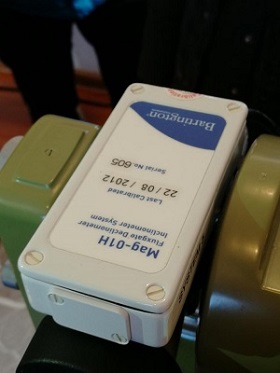

Mag A磁场探头
探头内的线性磁通门器件表现出极好的稳定性特征。该探头调整通常可以在两年的校准期内稳定在1弧分，很少需要重新调准。
该器件转换静态的地磁场为交变信号。Mag-01H磁通门计转变该信号为一个反馈电流，该电流作用到探头内的******绕组上，保持器件所受到的磁场为零。磁通门计把该电流转变为一个******而且稳定的可测量参数。
仪器提供的内部******参考电压可产生双极补偿。用户可以 10 mT 的步长进行选择，逐步消除探头所受磁场。这样，既可以扩展测量范围，又不会损失分辨率。
来自充电电池的输出可转化为双电压源为电路供电。通过具有极性保护功能的充电电路为电池充电。可以将 9 V 到 18 V dc 电源适配器或汽车仪表板充电插座作为外部电池充电器使用。电池电压受到持续监测，在电压低于5 V 时会发出警报提示音。在电池充电时，LED 会点亮。在重新充电后，新电池可以使用 10 个小时，但是使用时间会随着电池老化而缩短。
一个机械式的隔离封装防止该探头被偶然误校准。探头通过一根强度好但非常柔软的5米长电缆连接到Mag-01H磁通门计上。
BARTINGTON所有的磁通门探头均为自制的，而且在各个生产阶段经受了严格的处置和性能监控。
每一个探头均根据英国******物理实验室可溯源地单独校准。
探头和电路单元******可以互换，其累积的校准不确定性0.25%。
经纬仪上安装的 Mag A 型探头
校准******度
0.1%
瞄准误差
<20 秒（通过摇杆和夹调整瞄准）
通量闸探头
安装
温度系数
长度
牢固安装在经纬仪望远镜上
<10ppm/˚C
55mm
保护罩
压铸铝壳体，与探头安装件机械隔离
工作温度
-20˚C 到 80˚C
尺寸
100 x 24 x 58mm
重量
250g
无磁经纬仪
这些光学经纬仪厂家已经中止制造，所以这些设备都是曾经使用过的，但均已经过重新调校并改装为无磁的。所有的磁性部件都已经被无磁的等同部件替换。水平和垂直轴的轴承都已经被替换为磷青铜部件，钢制的轴承座也已经从水平轴去除。WILD轴润滑系统******了这些部件不需要维护。
水平环的重设装置在这里的应用是多余的，因此已经被去除以加强******度。所有的经纬仪均经过了严格的磁卫生检查，以******无磁性。
连接电缆规格
类型
4 芯全屏蔽柔性音频级电缆
长度
5 m 标准（可提供其他长度规格）
缆芯屏蔽电容
160 pF/m
电阻
92 ohms/km
接头
6 极 Fischer 防水
经纬仪规格
类型
Wild T1 非磁性经纬仪，带携带箱
三脚架
非磁性 5/8² - 11 UNC 短木螺钉
经纬仪（无磁性）
比例刻度
估读
方向******度*
WILD T1(360)
6秒
3秒
3秒
*方向******度指其对于DIN198723定义的标准偏差，该定义为在两个望远镜位置测量的方向
带磁通门探头重量
5.75公斤
含携带箱重量
9.4公斤
附件
电源充电器和汽车仪表板充电器
太阳光和橙色滤镜
探头配备一根5米长连接电缆
Mag-01H/DI和Wild T1无磁经纬仪操作手册（中英文）
镜头盖及镜头清洁布
观测桩固定适配器
选配件
英国Hartland观测点校准
无磁三脚架
MAG01声音提示装置，用于提示测量值为零
1套陡视棱镜
探头电缆可延长到25米，可选配增长（***小扩展订量1米）
夜间观察用荧光光源（每包100个，***小订量1包）
备用电池
